設計模具澆道系統的一般過程

壓鑄模具澆道系統的設計之前需要通過對鑄件的結構以及客戶的各種要求進行充分的分析，并確定這些要求基本得到滿足，設計澆道系統的一般過程是：

a)  選擇澆口的位置；

b)  考慮引導金屬流的流向；

c)  劃分澆口的股數；

d)  設置澆道的形狀和尺寸；

e)  確定內澆口的截面積。

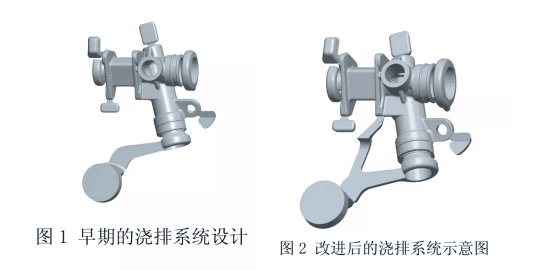

圖1所示的某款汽車轉向器殼體的鑄件澆道設計圖，這種澆道設計是早期的設計結構，由于采用了一個環形主澆道進行填充，產品成型基本良好，但是，由于芯子交叉部位局部壁厚較厚，中心處存在較大的縮孔，客戶提出整改要求，為解決這個質量問題，經過對模具澆排系統做模擬填充后，我們將模具的澆道系統更改為如圖2所示的這種結構，在不影響產品外觀的情況下，鑄件的厚大部位新增了一處很小的輔助澆道，經過生產實際實驗，鑄件厚大部位的內部縮松得到了很大的改善，產品質量完全滿足了客戶的需求，從此后，該產品的澆注系統的設計基本未再發生變化，這種壓鑄模具已設計制作了十余副，基本上屬于定型的澆道設計方式，這些模具結構在復制時基本從未再做過多的更改，僅僅是對局部模具尖角、模具強度不足的地方進行過小范圍的優化設計，以改進生產中發現的質量問題。

壓鑄模具澆道設計注意事項：

(1) 內澆道在鑄件上的位置和效目應服從所選定的凝固顧序或補縮方法。對要求同時凝固的鑄件，內澆道應開在鑄件薄壁處，數量宜多面分散，避免內澆道附近的砂型局部過熱；對要求順序凝固的鑄件，內澆道應開設在厚壁處。如設有冒口，使內澆遭通過冒口，能夠提高冒口的補縮效果；對結構復雜的鑄件，往往采用順序凝固和同時凝固相結合的原則安排內澆道，即對每一個補縮區域依順序凝固原則設置內澆道，而對整個鑄件則按同時凝固原則采用多內澆道分散充型。這樣，既可使鑄件的各個厚大部位得到充分補縮而避免出現縮孔、縮松，又可將鑄件的鑄造應力和變形減??；當鑄件壁厚相差懸殊、而又必須從薄壁處引入金屬時，則應同時使用冷鐵加速厚壁處的凝固，并加放冒口補縮。

(2) 內澆道的方向不要沖著細小砂芯、型壁、冷鐵和芯撐，必要時采用切線引入。但應注意，切線引入會引起型內金屬的回轉運動，適用于外表面有粗糙度要求的圓形鑄件。當筒形鑄件內表面要求嚴格時，應避免金屬液回轉，以免夾渣物聚集在鑄件的內表面。

(3) 內澆道應盡量薄。薄內澆道的好處足：降低內澆道吸動區，有利于橫澆道阻渣；減輕清理工作量；內澆道薄于鑄件的壁厚，在去除澆道時不易損害鑄件；對鑄鐵件，簿的內澆道能充分利用鑄件本身的石墨化膨脹獲得緊實的鑄件。球墨鑄鐵件的內澆道的寬度和長度為其厚度的4倍。

(4) 對薄壁鑄件，可用多內澆道的澆注系統實現補縮，這時內澆道尺寸應符合冒口頸的要求。

(5) 內澆道避免開設在鑄件品質要求很高的部位，以防止金相組織粗大。對受求耐壓、防滲漏的管類件，內澆道通常開在法蘭處，以防止管壁處出現縮松；內澆道開設在加工表面上，則有利于鑄件的外觀。

(6) 為了使金屬液快速而平穩地充型，有利于排氣和除渣，各個內澆道中的金屬流向應力求一致，防止金屬液在型內碰撞、流向混亂而出現過度紊流。

(7) 盡景在分型面上開設內澆道，使造型方便。

(8)對收縮大易形成裂紋的合金鑄件，內澆道的設置應盡量不阻礙鑄件的收縮。

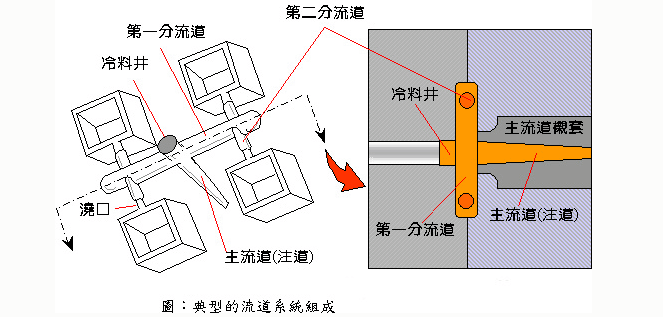

普通的流道系統(Runner System)也稱作澆道系統或是澆注系統，是鋁液自射出機射嘴(Nozzle)到模穴的必經通道。流道系統包括主流道(Primary Runner)、分流道(Sub-Runner)以及澆口(Gate)。

1.主流道：也稱作主澆道、注道(Sprue)或豎澆道，是指自射出機射嘴與模具主流道襯套接觸的部分起算，至分流道為止的流道。此部分是鋁液進入壓鑄模具后最先流經的部分。

2.分流道：也稱作分澆道或次澆道，隨壓鑄模具設計可再區分為第一分流道(First Runner)以及第二分流道(Secondary Runner)。分流道是主流道及澆口間的過渡區域，能使鋁液的流向獲得平緩轉換；對于多模穴模具同時具有均勻分配鋁料到各模穴的功能。

3.澆口：也稱為進料口。是分流道和模穴間的狹小通口，也是最為短小肉薄的部分。作用在于利用緊縮流動面而使塑料達到加速的效果，高剪切率可使鋁液流動性良好;黏滯加熱的升溫效果也有提昇料溫降低黏度的作用。在成型完畢后澆口最先固化封口，有防止鋁液回流以及避免模穴壓力下降過快使鋁合金壓鑄件產生收縮凹陷的功能。成型后則方便剪除以分離流道系統及鋁合金壓鑄件。

4.冷料井：也稱作冷料穴。目的在于儲存補集充填初始階段較冷的鋁料波前，防止冷料直接進入模穴影響充填品質或堵塞澆口，冷料井通常設置在主流道末端，當分流道長度較長時，在末端也應開設冷料井。

模具流道設計基本原則：

（1）模穴布置(Cavity Layout)的考慮

1.盡量採用平衡式布置(Balances Layout )。
2.模穴布置與澆口開設力求對稱，以防止壓鑄模具受力不均產生偏載而發生撐模溢料的問題。
3.模穴布置盡可能緊湊以縮小模具尺寸。


（2）流動導引的考慮

1.能順利地引導鋁液填滿模穴，不產生渦流，且能順利排氣。
2.盡量避免鋁液正面衝擊直徑較小的型芯，以防止型芯位移(Core Shift)或變形。

（3）熱量散失及壓力降的考慮

1.熱量損耗及壓力降越小越好。
2.流程要短。
3.流道截面積要夠大。
4.盡量避免流道彎折及突然改變流向(以圓弧角改變方向)。
5.流道加工時表面粗糙度要低。
6.多點進澆可以降低壓力降及所需射壓，但會有合模線問題。

（4）流動平衡的考慮

1.一模多穴(Multi-Cavity)充填時，流道要平衡，盡量使塑料同時填滿每一個模穴，以保證各模穴成型品的品質一致性。
2.分流道盡量採用自然平衡式的布置方式(Naturally-Balanced Layout)。
3.無法自然平衡時採用人工平衡法平衡流道。
　

（5）廢料的考慮

在可順利充填同時不影響流動及壓力損耗的前提下，減小流道體積(長度或截面積大小)以減少流道廢料產生及回收費用。
　

（6）冷料的考慮

在流道系統上設計適當?shù)睦淞暇?Cold Slug Well)、溢料槽以補集充填初始階段較冷的鋁料波前，防止冷料直接進入模穴影響充填品質。
　

（7）排氣的考慮

應順利導引鋁料填滿模穴，并使模穴內空氣得以順利逃逸，以避免包封燒焦的問題。


（8）鋁合金壓鑄件品質的考慮

1.避免發生短射、毛邊、包封、縫合線、流痕、噴流、殘馀應力、翹曲變形、模仁偏移等問題。
2.流道系統流程較長或是多點進澆(Multiple Gating)時，由于流動不平衡、保壓不足或是不均勻收縮所導致的成品翹曲變形問題應加以防止。
3.產品外觀性質良好，去除修整澆口方便，澆口痕(Gate Mark)無損于鋁合金壓鑄件外觀以及應用。


（9）生產效率的考慮

盡可能減少所需的后加工，使成形週期縮短，提高生產效率。


（10）頂出點的考慮

需考慮適當?shù)捻敵鑫恢靡员苊怃X合金壓鑄件脫模變形。
