      壓鑄過程是一個復雜過程。壓鑄產品合格率一般在70%~90%之間，影響壓鑄產品的因素有如下幾點：機器本身的性能；機器的各項工作參數；壓鑄型（模）的結構和性能；壓鑄合金的質量及操作者的技能。為了提高壓鑄生產效率和產品的合格率，操作人員必須具備有一定的預防和排除產品缺陷的工作能力。

壓鑄產品缺陷診斷實例分析

（一）鑄件出現缺陷時，應分析缺陷產生的原因，一般從如下幾個方面考慮：

調機（調整壓鑄工藝參數）；

換料（ 換另一種料或改變新料與回爐料比例）；

修改型（模）具結構（內澆口、溢流槽、排氣槽）。

1、分析思路

（1）先作合金成分分析，判斷合金料的質量，對缺陷影響程度。

（2）可以剖開缺陷部位，進行金相分析，判斷壓鑄工藝因素影響。

（3）對型（模）具方案重新分析。

（4）對熔煉過程的檢查。

2、采取措施

（1）調整工藝參數：填充速度、填充時間、模溫等。

（2）換料：換另一個品牌的料；新料與回爐料的比例。

（3）修改型（模）具：內澆口，入水的射流角度，溢流槽，排氣槽。

（二）實例分析

1、初步了解

鑄件名稱：汽車化油器本體；

壓鑄合金：ADC12；

產生缺陷：加工后漏氣，廢品率達40%以上。

2、分析過程及解決方法

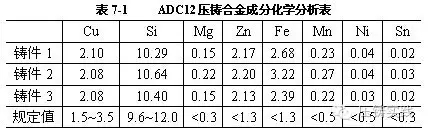

（1）進行合金成分化學分析，列出分析表，見表7-1。

      分析結果：Zn含量在2%、Fe含量在3%左右，大大超過了規定值。

      雜質Zn：高溫脆性大，使鑄件有產生裂紋的傾向。

      雜質Fe：當Fe含量低于0.7%，會產生與壓鑄型（模）焊合現象；含量在0.8~1.0%范圍比較好壓鑄，但含量超過1.3%，又會產生金屬化合物，降低物理性能，是產生縮孔、收縮裂紋的原因之一。

解決方法：控制合金原料中雜質含量。

（2）金相分析

      分析結果：發現基本組織晶體粗大，有鐵-鋅-硅的化合物，有氣孔、縮孔。

      解決方法：合金成分中雜質含量控制，壓鑄工藝調整。

（3）對合金熔煉過程采取措施

      估計金屬液中含氣量較高，在保溫爐內，采用氬氣脫氣處理15分鐘。

（4）對型（模）具方案重新分析

1）排氣不夠充分時，可加大排氣槽尺寸，加多排氣氣口。

2）利用激冷排氣塊或采用真空壓鑄法，加大型腔內的空氣排放量。

3）在產生縮孔部位（漏氣）增設輔助澆口，以提高鑄造壓力的傳遞效果。

（5）壓鑄工藝參數

1）合理設置慢速壓射和快速壓射開始點，可以減少金屬液包卷氣體現象。修改原來工藝中快速切換的位置，快速切換位置選擇在鑄件兩側壁厚部位（產生縮孔處）之前。

2）澆口速度提高到40~50 m/s。

3）降低金屬液澆注溫度：680℃~690℃  降 665℃~675℃

4）降低模溫：200℃   降   160℃

3、效果：加工后廢品率降低到5%以下。
