一、概述

壓鑄：熔化的金屬?gòu)哪＞呖诟咚僮⑷?，在未凝固之前加高壓，使模具各部分型腔鑄滿，加工的產品表面美觀，且尺寸精度高、穩定。

壓鑄大致可分為兩種：冷式壓鑄機作業法和熱式壓鑄機作業法。前者一般適用于鋁合金、鎂合金、銅合金等高熔點合金；后者適用于鋅、鉛、錫等低熔點合金壓鑄。

二、壓鑄機簡介

壓鑄機也根據作業方法的不同分為：冷式壓鑄機和熱式壓鑄機。

冷式壓鑄機又可分為：臥式壓鑄機與立式壓鑄機

xxx目前所使用的均為冷式臥式壓鑄機。故以冷式臥式壓鑄機為例。

壓鑄機主要分為三大機構：鎖模機構、壓射機構、頂出機構

冷式壓鑄機本機各部名稱：

下面是冷式壓鑄機各裝置的典型布局

主要有壓鑄機本機、給湯機、噴涂機、取出機等組成。

三、壓鑄安全操作注意事項

1、開機作業前，必須確認“安全門”、“非常停止按鈕”、“操作電源開關”、的功能是否正常。

2、必須確認開合模、與取出機、噴霧機之間的安全互鎖關系是否正常。

3、嚴禁兩人或更多的人同時操作按鈕。當有幫手時（換模），必須在相互確認，高聲呼喊，方可下一步動作。

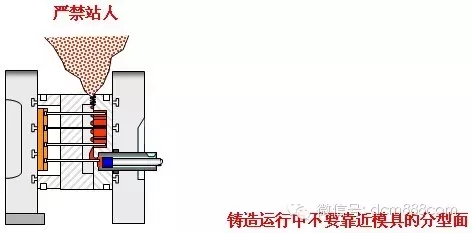

4、壓鑄作業時，模具分型面前方嚴禁站人。



鑄造作業時發生災害事故的分析：(數據來源日本)

a 模具分型面最容易飛散鋁液引起燙傷事故。 43%

b 開模時候的料餅裂碎會引起燙傷事故。 7%

c 被頂出板夾住引起事故。 6%

d 被曲柄夾住引起事故。 2%

e 其他的災害事故 42%


5、取出機活動范圍內嚴禁站人。

6、清理或修理模具時，必須關閉“操作電源開關”或按下“非常停止”按鈕。

7、給湯機勺子作業前要預熱、涂鈦白粉、烘干，以免造成爆炸。熔解爐中嚴禁注水。

8、壓鑄機、模具修理時，如有身體一部分要進入動作結構時，必須切斷電源開關，以免機械誤動造成人身傷害。



四、發生事故時的應急措施

1、鋁液爆炸時，操作工應盡快躲避，并高聲通知。

2、發現火情，應立即關閉電源，隨后用滅火器或砂子撲滅。

3、生產中，發現異常動作時，都應立即停止，報告領導，尋找原因。

4、如有人員受傷必須以最快速度送醫院搶救。



五、安全的三原則

1、5S---整理、整頓、清潔、清掃、習慣化;

a、清潔的場地容易發現漏油、漏水之處，以便于及時修理；

b、整齊、整潔的場所在發生意外時便于及時躲避。

c、防止滑倒、絆倒等的發生。

2、點檢、保養

可以提前發現設備、裝置的隱患，盡快解決。

3、作業的標準化

作業標準化含有安全、效率、質量考慮，而且也是歷次血的教訓提煉而成的。操作者必須無條件執行（不管理解與否），生產主管應進行監督、指導，以利操作者理解、執行。



六、壓鑄過程的簡單描述（全自動）

1、全自動壓鑄的循環：



2、壓鑄的射出工程：

所謂良好的壓鑄件是指沒有鑄巢（氣孔）、外觀完好、尺寸精度高的產品。

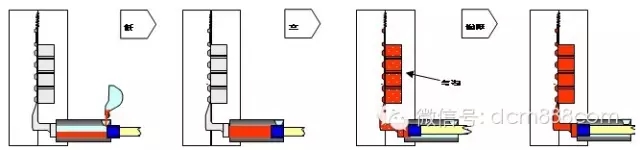

一般壓鑄的射出分為三部：低速、高速、增壓

A、低速：是將從湯勺注入料缸內的溶液（鋁液）運送至澆口。

此時，溶液表面不會發生波動，且可從排氣口排放料缸內的空氣，以防止空氣進入溶液中。

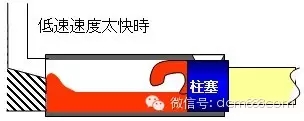

速度過快時，易形成卷氣，使料缸中的空氣卷入溶液中。

速度過慢時，溶液就會發生凝固。

B、高速：產品的成形。

高速區間的決定可以決定產品的優劣?；旧显谌芤罕平鼭部谔幥袚Q為高速。

C、增壓：壓制凝固產品。在壓射停止時，溶液未凝固前進行。

增壓有兩個概論：升壓時間和鑄造壓力。

升壓時間：指的是壓射頭停止后到鑄造壓力加壓的時間。不僅是對凝固所造成體積收縮做補救外，也可以讓卷進產品內部的空氣進行最大限度的壓縮。并且可以達到內部組織密實的效果。

必須在鋁溶液在型腔內凝固前加壓。其與產品的壁厚有關。產品越薄則升壓時間應越短。即：增壓的設定越大！

鑄造壓力：與壓鑄頭的面積、壓鑄機的ACC壓力有關。一付模具在指定的機床上生產，其壓鑄機所釋放出來的鑄造壓力是個定值。只有調整ACC壓力才能調節鑄造壓力。


七、現場操作

1交接班（上班）

1.1 壓鑄課操作工必須提前15分鐘上崗。

1.2 穿戴好工作衣、褲、帽、鞋。方可進入車間。衣、褲袖不應卷起，防止各類燙傷。雙手必須戴手套。

1.3 作業基本工具的準備：

鉗子——取放壓鑄毛坯件

木榔頭——敲產品的廢料（渣包、隔皮）

1.4 設備的點檢。

完成《設備日常點檢卡》上面的各項點檢，并作記錄。要求務必每項落實，不可敷衍了事。如有異常，馬上報告。

1 5 模具的點檢

觀察模具的生產情況：是否漏水（特別是模具型腔內）；

分型面及滑塊的隔皮是否厚，如厚，則應及時清理；

分型面是否干凈（脫模膏、離型劑的附著），及時擦拭；

模具的冷卻回路是否正常。

1.6產品的點檢

仔細檢查產品的外觀質量；各型芯是否斷、彎；咬模等情況，特別是產品可視表面的粘模。

1.7壓板螺絲、拉桿螺絲、壓射桿抱攀螺絲的檢查。

1.8與上班人員進行交流。

如：生產情況、設備運轉情況、模具狀況等

1.9對照《鑄造條件標準書》，核對實際的鑄造條件。并填寫鑄造日?qǐng)?bào)表。

2、冷模起動

2.1 停機時間在30分鐘外的模具我們稱之為冷模。

2 2 冷模時，壓鑄操作者必須按照從低速預打到高速預打的過程，低速預打的數量與高速預打的數量沒有嚴格控制的分配要求，但操作者必須經過一定數量的低速（一般要經過10~20模，具體數量由操作者評經驗來判定），然后才能切換到高速預打。對于沒有增壓切換按鈕的機床------再通過一定數量的高速（一般也要經過10~20模），直至鑄件質量合格。對于有增壓按扭的機床，再切換到增壓，直至鑄件壓鑄質量合格。

2.3 xxx嚴格要求操作者冷模啟動后預打數量必須廢棄30模（低速預打數+高速預打數+高速增壓預打數）以上（包括30模）。

2.4 壓鑄操作工需要將所有的冷模啟動的產品（冷模品）放入壓鑄機附近的指定的位置，以便巡檢員確認數量。經過巡檢員確認數量后并記錄后，再由巡檢員把這些產品丟入廢品箱中。注意：操作者不能擅自丟棄。

2.5 對于有強度要求的雨刮器接頭產品：壓鑄操作者把冷模啟動后生產出來的第一、二模產品放在管理板上，對于該二模合格品，巡檢員任一模做錐孔斷面破裂測試，觀察斷口晶粒是否正常，如正常，將另外一模做好標記（請寫下日期/送時間/機床）送品管課進行氣孔檢查及強度測試，如不正常，應立即向主管負責人反饋解決。

2.6 對于有性能要求的其它產品；應按檢查單上要求進行抽檢。（品管）

3 熱模起動

3.1 停機時間在30分鐘內的模具我們稱之為熱模。

3.2 熱模時，一般壓鑄操作者也要經過從低速預打到高速預打的過程，當然停機時間短，也可直接進入高速增壓狀態。

3.3 熱模啟動的廢棄數量，xxx沒有嚴格要求，由壓鑄工操作者評經驗自己把握，一般是在10~20模之間。（廢棄數量太多，會造成浪費，數量太少，會造成不良品流入下道，直至流入客戶手中，切記停機后，必須得廢棄，無論停機的時間有多短，都必須廢棄）。

特別地，對于法萊奧的接頭產品在執行熱模啟動時，都必須得廢棄20（包括20模），對于冷模啟動后必須拿5模做強度實驗，對于熱模啟動拿1模做強度試驗。

下面為機床報警后，重新啟動后的第一模產品：

4、壓鑄加料操作程序

4.1 確認材料的牌號（色標）與所生產產品的材料牌號（鑄造標準書）是否一致，確認一致后，方可加料。如有問題，馬上上報。

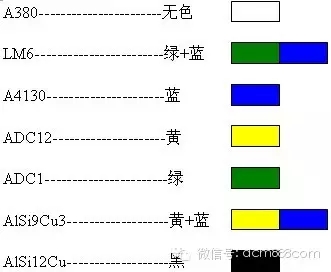

下面為xxx主要原材料的色標

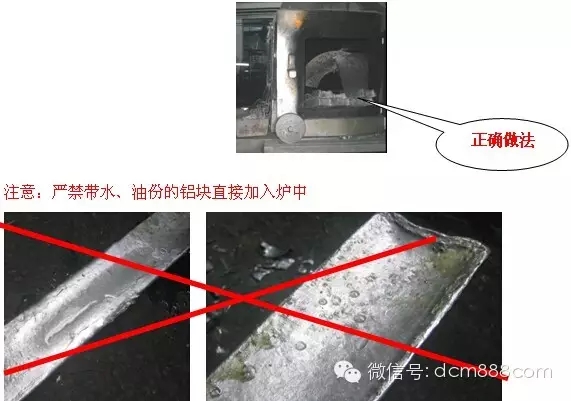

4.2 為防止鋁塊上有水份和濕氣，加入坩堝中引起爆炸，鋁塊應放在坩堝上烘烤預熱。除了消除不安全因素，還可節約能源、加料后減小鋁液溫差的波動。以目前xxx的熔解爐規格，一般預熱烘烤的鋁塊為6塊左右。（如圖）

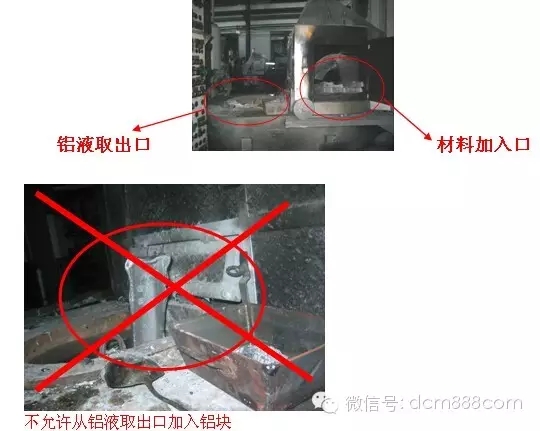

4.3 鋁塊必須從熔解爐的“材料加入口”加入坩堝中，嚴禁從“鋁液取出口”中加入。

4.4 鋁塊的加入量：

xxx所使用的鋁塊重量一般為4~5kg，為保證坩堝中一定的鋁液容量和鋁塊加入后鋁液溫差的波動范圍（xxx要求±20℃）。通過試驗與經驗所得：每次加入的鋁塊為二塊。

禁止三塊或三塊以上的鋁塊加入爐中

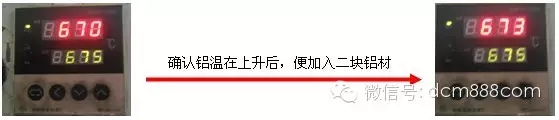

4.5 鋁塊的加入時機：

坩堝中鋁液的容量越大，鋁塊加入后，鋁液溫差的波動就越小。對產品質量的影響就越小。因此，鋁塊的加入應勤，確保熔解爐燃燒機的長時間的燃燒，坩堝中鋁液的容量不減退。試驗與經驗所得，鋁塊加入方法：鋁塊加入后，鋁液的測量溫度下降，下降至設定溫度后，熔解爐點火燃燒，鋁液繼續下降至一定程度后上升，當鋁液上升至接近設定溫度時（一般差2~5℃），加入烘烤的鋁塊二塊于坩堝中，添加二塊鋁材于坩堝上進行預熱烘烤。以此類推。

4.6 坩堝中鋁液表面上的氧化物、酸化物應隨時除去。邊加料，邊觀察鋁液的氧化物是否堆積，是則應及時除去放入指定的容器中。使這一動作成為習慣。

4.7 加入鋁塊時應注意，鋁液的飛濺，防止?fàn)C傷。

4．8、熔解爐及四周要保持干凈、整潔。（如下圖）



5、壓鑄廢鋁放置

5、1一般一臺壓鑄機需用兩個紅車，黃車應不常更換，故幾臺壓鑄機合用一輛。放入指定地點。

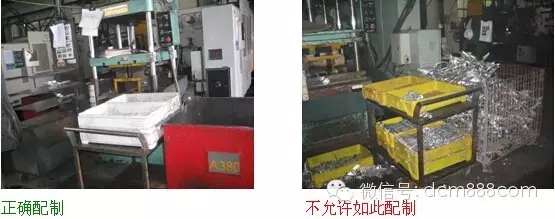

5、2紅車中只允許放料柄|,渣包和一些干凈的碎鋁;黃車只允許放氧化鋁、垃圾鋁。有油跡的碎鋁歸屬于垃圾鋁。



5.3 壓鑄操作工在作業過程中，料柄與渣包盡量分開，一紅車放料柄，一紅車放渣包，以便于料柄回爐（A380、Si9Cu3）和料柄、渣包的運輸。

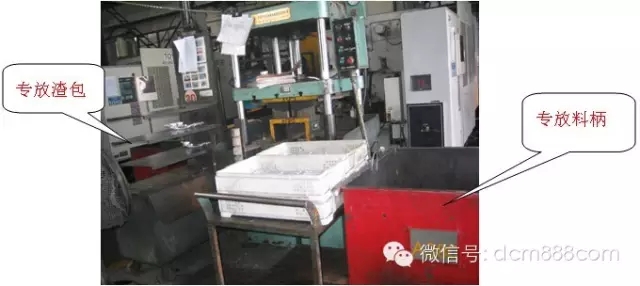

下圖為兩紅車的典型配制：

目前，xxx的運鋁方式為：



渣包與料柄的分開運送（運送周轉箱所決定）。如：渣包與料柄混淆運送，結果…

6、模具吊裝程序

6、1模具有動、定模分開吊裝，也有整付模具連在一起吊裝。一般來說，模具非常大，行車力不足的情況下用前者，其余用后者。鑒于IKD的實際情況，本程序以后者為例。



1、模具吊裝前的步驟

     1）將要生產的產品的作業指導書（鑄造標準書），從指定放置地取出，掛于管理臺上。

     2）工具的準備：從工具箱中取出吊裝模具所需的各類工具：壓板扳手、管子鉗、止泄帶，如有拉桿時，還需準備拉桿扳手，放置壓鑄機旁，以做備用。

     3）檢查將要生產的模具是否位于指定的模具架上，模具的狀態是否可以吊裝生產。

     4）壓鑄機上原先生產的模具停機后，旋轉噴涂機，擦干凈模具的分型面，模具型腔涂上脫模膏（防銹油）后合模。關閉壓鑄機的操作電源。關閉冷卻水，把掉橡皮水管。有拉桿時，則必須擰掉拉桿,使拉桿脫離模具。

     5）移動行車至模具正上方，吊掛住模具的吊環螺絲（動、定模各一個吊環，嚴禁使用一個吊環進行裝卸模具），調整行車?yán)|繩的松緊程度，不宜過松、過緊。纜繩垂直于水平面，不可彎斜。

      6）松開模具壓板螺絲,開啟壓鑄機后低速開模，調整壓鑄機的移動模板的位置，確保模具能從壓鑄機中取出。點動行車的上下位置，使模具脫離料缸。邊看大柱、固定模板、移動模板的間隙邊低速上升使模具脫離壓鑄機?？刂菩熊?chē)，將模具移動空曠區域，擰下水管（為了安全，在擰模具底面水管時，模具的懸掛高度應在操作者的肩部以下，擰其它水管時，模具的高度應低于0.5m）。

      7）模具擰下水管后，清理模具表面的鋁末、垃圾等雜物。放最后一模產品于模具上。放回指定的模具架位。如需修理或保養時，則應將模具送入模修組。

      8）卸下的壓板、壓板螺栓、墊塊應放置于壓鑄機旁。壓鑄機的移動

模板、固定模板、大柱都應擦拭干凈，不允許有任何雜物。



6、模具的吊裝

6.1 將要生產的模具從模具架上吊移至壓鑄機前的空曠區域。在移動模具過程中應注意以下幾點：

         a、必須使用雙吊環螺絲。動、定模各一個吊環。并確認吊環螺絲是否固定；

         b、行車的鋼絲纜必須完好，有部分?jǐn)嗔褎t不可使用；

         c、模具在移動過程中不高于0.5m。

         d、移動時不可太快，以免過度晃動；

         e、移近壓鑄機時，應特別小心模具的晃動，以免對設備造成破壞。

         f、模具吊掛時，為便于安裝，模具的定、動模平面應盡可能垂于水平面或定模稍高于動模（如左圖）。

6.2 查閱鑄造標準書，確認料缸、壓射頭與模具的尺寸是否一致。如不一致時，則應更換料缸與壓射頭。確認是否需要拉桿。

6.3 安裝模具上、下邊的冷卻水管。

         a、冷卻水管螺紋處應纏繞止泄帶，防止漏水。止泄帶的纏繞方向必須是沿螺紋的反方向。

         b、水管安裝時，必須用老虎鉗或管子鉗擰緊，防止模具漏水。

         c、安裝模具上邊的水管時，模具的高度應不高于0.5m。安裝下邊的水管時，模具的高度應在操作者的肩部以下。

6.4 冷卻水管安裝完畢后，起吊模具，上升模具至一定高度（模具的高度應高于壓鑄機的本機0.2m以上）。-------通俗的說法是：模具低邊的水管應高于壓鑄機的大柱。 控制行車，將模具移至壓鑄機的正上方，邊看壓鑄機的大柱、固定模板、移動模板的間隙邊低速下降。使模具進入壓鑄機內部。移動過程中，行車的移動速度必須使用慢速或點動，以免模具的晃動而損壞壓鑄機、模具。特別是應防止對噴涂機的損傷。

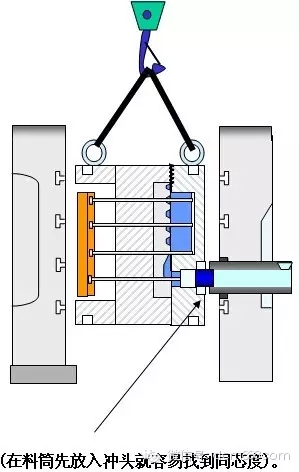

6.5 調整模具的位置，尋找模具澆口套與料缸的同心度。直至澆口套與料缸配合一致(可以預先在料缸中放入壓射頭便于尋找澆口套與料缸的同心度)。

6.6 低速合模，確認壓鑄機的“模厚”與模具的厚度關系。通過調整壓鑄機的移動模板的位置，使壓鑄機的“模厚”與模具的厚度一致。模具盡可能保持水平。在此過程中，壓鑄機頂棒位置的選擇要同時進行：必須使用3根以上的頂棒，且頂棒必須等長，頂棒的長度要根據模具推板的位置而定。過長，將撞壞模具；過短，可能頂不到推板，無法取出產品。

6.7 合模后，安裝拉桿（除非不需拉桿），注意：拉桿螺紋必須全部擰入模具推板孔。拉桿另一端的鎖緊螺帽（兩個）在機床頂板上緊固，與其不能有空隙。

6.8 壓緊壓板：
       a、壓板墊塊的高度應于模具的壓板槽等高；

       b、壓板螺栓應盡可能靠近模具；

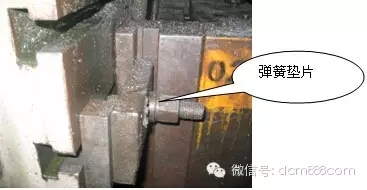

       c、在壓鑄生產過程式中，為防止壓板的松動，應使用彈簧墊片（專用）；

       d、動、定模各單邊一般應使用兩個或兩個以上的壓板進行固定。

6.9 壓緊模具后，移開行車至空曠區域。低速開模，檢查滑塊是否到位（如有異常，停止開模，報告班長）。確認模具無異常。如有油缸抽芯時，關閉操作電源，安裝好油缸、油管、接好中子控制電線。按《鑄造標準書》設定好中子順序。用手動檢查、確認抽芯動作是否正常；油缸控制箱的行程開關是否到位；中子控制線是否起作用。然后手動低速合模、開模。自動合模、自動空打壓射、自動開模，檢查是否正常，如不正常，報告班長或機修人員。

6.10 鎖模：先將模具鎖至不到位后，稍微后移機床的移動模板，即可（鎖模程度為80%）。

鎖模后打開模具，手動頂出模具頂桿，調整頂出行程，有拉桿，則應確認頂桿復位是否到位。手動壓射，確認壓射動作是否正常。

6.11 關閉操作電源。安裝模具的左右冷卻水管，水管也應纏繞止泄帶。

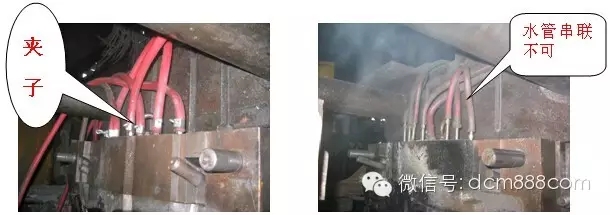

6.12 通進、出水橡皮管：

        a、橡皮管與水管的連接應用夾子固定，防止漏水；

       b、檢查確認模具的各條冷卻水路有沒有水不通的地方和漏水的地方；

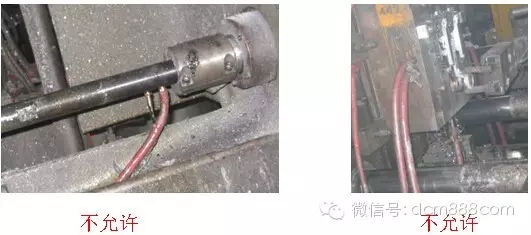

       c、各條冷卻水路應各自獨立，不可串聯，便于調節模溫。

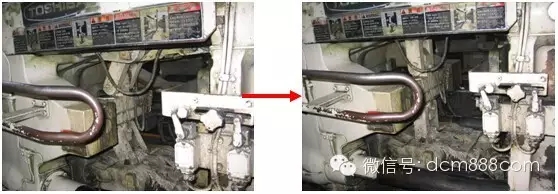

6.13）開啟壓鑄機，調整噴涂機的噴涂管子（銅管），使涂料均勻的噴射于模具的型腔各部。

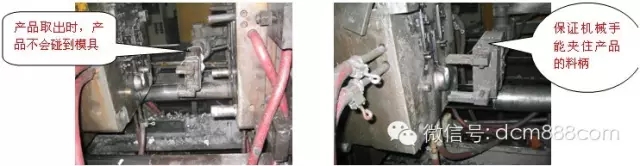

6.14）確認、調整取出機的各部動作的位置。

6.15）參照《鑄造標準書》，設定壓鑄工藝參數后，開始?jí)鸿T作業。

6.16）兩人或多人換模時，換模的每一步驟，都應互相高聲呼喊，提醒對方。

6.17）換模結束后，行車移至指定地域，工具放回工具箱。清理作業現場。

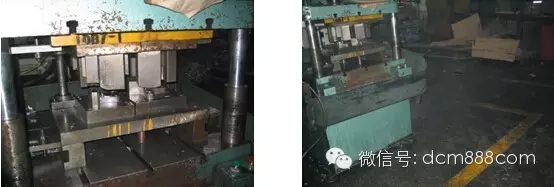

7、切邊模的操作說明

7.1作業前的準備：

檢查切邊模與產品是否一致，切邊模是否干凈，油壓機模板及切邊模上下模板是否干凈，油壓機模板及切邊模上下模板是否干凈，油壓機四周是否干凈，以免不同產品、不同材料的混淆。

7.2 切邊模安裝：

開啟油壓機，將切邊模盡量安裝在油壓機的中心位置，上下模位置必須對位準確，擰緊壓板螺絲，將切邊模的上下模分別固定于油壓機的上下模板上，手動調節切邊模的行程和極限行程。試沖幾模，檢查產品是否有缺陷，并作首件樣品送品管確認是否合格，如合格，則，采用自動進入正常生產；

7.3 壓鑄件必須在冷卻一定時間后方可放入切邊模內，進行生產。否則，不但會把產品壓壞（變形、拉傷、缺肉），還會把模具壓壞，導致所生產的產品全都報廢；

7.4 操作過程中，應隨時檢查切邊之后的產品，看是否有碰傷、壓痕等廢品，如有應馬上報告班長，即時進行修理，一般做10模，檢查一次；壓鑄毛坯件、產品必須小心輕放，減少不必要的碰傷；

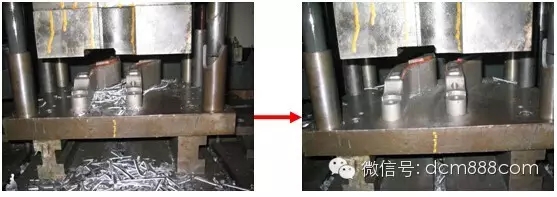

7.5 隨時清理切邊模上的雜鋁（用氣槍吹），一般做10模就應用氣槍清理留在模具的雜鋁、碎鋁。模具上如有雜鋁而沒有清理掉，則會壓壞下面生產的產品，使產品變形；

7.6 經常涂抹潤滑油，防止壓傷產品；

7.7 切邊后的廢料（料頭、渣包、廢品等其它殘?jiān)仨毞旁诩t色廢料箱（紅車）中，不準隨地亂扔。

注意不可用網狀鐵框取代紅色廢料箱



作業結束后，作業場地（油壓機及四周）打掃干凈，做到清場，防止不同產品、不同材料的混淆。

7.8 切邊之后的產品要有序的堆放在物品箱中（白色周轉箱），產品的高度不能超過箱子的高度。

7.9 產品的擺放與運輸：

下料后的產品周轉箱按規定數量放置于運輸小車中（即：小車底層最多只能放四層，上層最多只能放二層），且四周轉箱擺放整齊，送下道檢驗工序，運輸過程中，小車需平穩移動，以免周轉箱的產品碰傷和周轉箱的倒塌。

為了減少不必要的碰傷，便于統計數量，產品的擺放必須整齊，特別是接頭產品。

注意點：

1、周轉箱中產品層與層之間應襯紙隔開；

2、每層的產品都應擺放整齊；

3、產品的高度絕不允許高于周轉箱，以免壓壞產品；



4、產品運輸中，需平穩移動，小車速度不可過快，防止翻車；

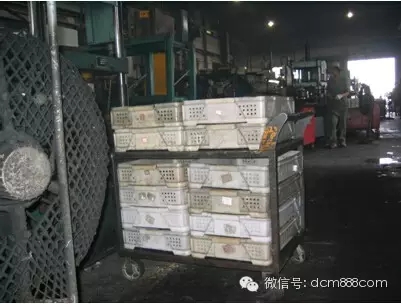

5、周轉箱放置于小車的數量：底層最多四層，上層最多二層。

8、日常作業中發現的一些問題

8、1、壓射頭的潤滑。

壓射頭在做壓射動作之前，都應進行潤滑。

潤滑的目的：便于料柄的脫模（定模）；

減少壓射頭與料缸的磨損。

壓射頭的潤滑的三個步驟：吹氣------吹干凈料缸中的各種雜質（隔皮、小鋁塊）

潤滑------放潤滑油

吹氣------使壓射潤滑油均勻的分布于壓射頭

8、2、給湯機湯勺（xxx的湯勺為鑄鐵制造）。

8、3停機后，給湯機的待機位置

為保護給湯機中的耐熱軸承咬死，延長使用壽命。

規定給湯機的待機位置，必須退回壓鑄機的本體，即給湯機勺子不允許停留于熔解爐坩鍋的上方

8、4、離型劑的噴涂

必須掌握以下要領：

a離型劑噴涂前，應吹氣。吹除型腔、分型面上的隔皮、碎鋁片等異物；

b離型劑的銅管應均勻分布；

c重點部分如錐孔、澆口處等，離型劑應集中噴涂；

d離型劑的稀釋倍數為70~120；

e離型劑噴涂后，應保證一定時間的吹氣（2秒以上）。最佳效果為吹氣后，模具型腔干燥、無水份。

f離型劑的噴涂原則上是越少越好。

8、5、料柄厚度的控制

料柄是對模具型腔內的鋁液進行有效的壓力傳導。料柄越薄，產品的比重就越低。

此外，料柄處的破斷層堆積的數量是最多的，且數量眾多。

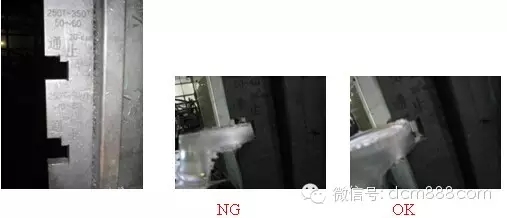

因此，料柄的厚度必須嚴格控制，以卡板為準。即：直徑￠50~60 15~20mm

直徑￠70~80 17~25mm

（一般）

特殊：8627/8647接頭：直徑￠50~60 12~23mm

缸體系列： 直徑￠50~60 18~30mm

直徑￠70~80 20~32mm

xxx的卡板為：

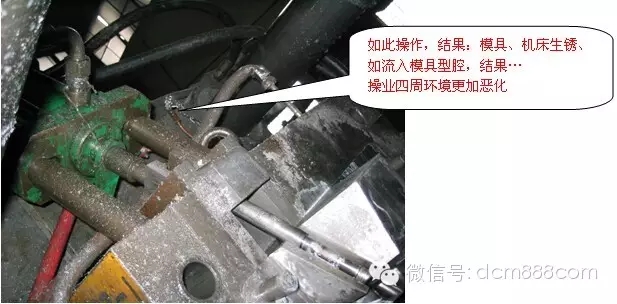

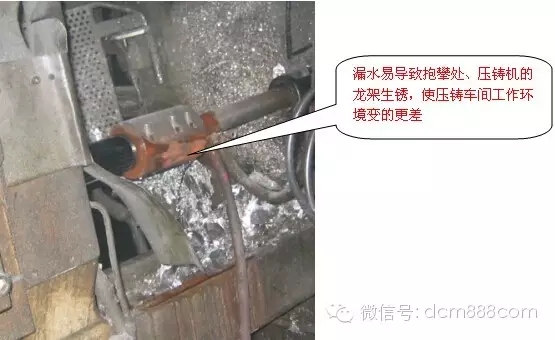

8.6 模具、壓鑄機的漏水

8、7模具頂桿斷未卸模（特別是渣包頂桿）

8、8、工作環境

壓鑄車間本身的環境就差：高溫、空氣混濁、各類油漬等。

因此，我們應時刻保持好自己的工作環境，使其干凈、整潔。

8、9模具的運輸與放置

8、9、１模具的運輸：

　　同一車間內，模具的移動應使用行車，使用行車時，模具必須使用雙吊環螺絲。動、定模各一個吊環。并確認吊環螺絲是否固定；

　　車間與車間的運輸（如模具卸下后去修模），則使用手動液壓車、或釵車，模具不應直接放置于車上，應先將模具放置于木托盤上，在用液壓車、釵車等工具進行搬運。

　　搬運時，應注意，車子的運行速度，特別是在彎角處應放慢速度，防止模具從車子上滑落。

8、9、２模具的放置

　　模具在生產完畢后（如不需修理、保養），模具應放入指定的模具架，具體位置見《xxx生產模具分布一覽表》。

　　在生產過程中，嚴禁模具一直放于地面（包括新模具、試模模具等）。

8、10《鑄造日?qǐng)?bào)表的填寫》

8、11《壓鑄課處罰項目表》

9、操作工自檢

自檢的目的：控制不良品流入下道工序。

xxx是一家生產鋁合金壓鑄件的公司，壓鑄課又是壓鑄件的第一道工序。

10、交接班（下班）

10、0 盡可能做到：當班的工作當班完成，切勿拖至下班。如換模。

10、1 填寫完整《鑄造日?qǐng)?bào)表》，并上交至班長辦公室，由班長簽字審核。

10、2 作業四周做好6S工作。

10、3 與接班者交流：生產過程中的一些情況。

10、4 按時打卡下班。
