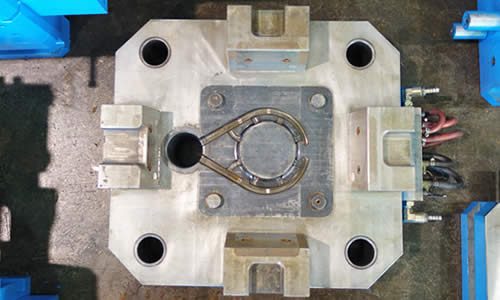

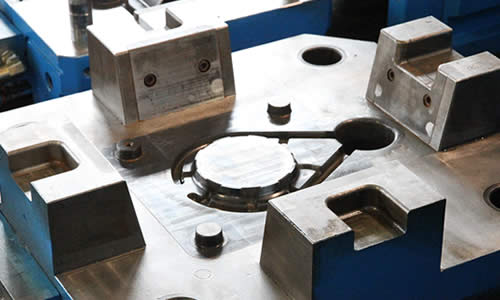

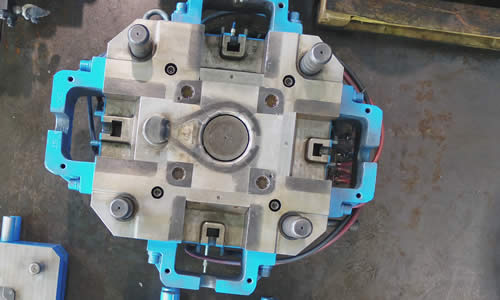

壓鑄模具

壓鑄模具是鑄造金屬零部件的一種工具， 一種在專用的壓鑄模鍛機上完成壓鑄工藝的工具。壓鑄的基本工藝過程是：金屬液先低速或高速鑄造充型進模具的型腔內，模具有活動的型腔面，它隨著金屬液的冷卻過程加壓鍛造，既消除毛坯的縮孔縮松缺陷，也使毛坯的內部組織達到鍛態的破碎晶粒。毛坯的綜合機械性能得到顯著的提高。

簡介

壓鑄材料、壓鑄機、模具是壓鑄生產的三大要素，缺一不可。所謂壓鑄工藝就是將這三大要素有機地加以綜合運用，使能穩定地有節奏地和高效地生產出外觀、內在質量好的、尺寸符合圖樣或協議規定要求的合格鑄件，甚至優質鑄件的過程

常見材質

壓鑄件所采用的合金主要是有色合金，至于黑色金屬（鋼、鐵等）由于模具材料等問題，較少使用。而有色合金壓鑄件中又以鋁合金使用較廣泛，鋅合金次之。 下面簡單介紹一下壓鑄有色金屬的情況。

（1）壓鑄有色合金的分類 受阻收縮 混合收縮 自由收縮 鉛合金 -----0.2-0.3% 0.3-0.4% 0.4-0.5% 低熔點合金 錫合金 鋅合金--------0.3-0.4% 0.4-0.6% 0.6-0.8% 鋁硅系--0.3-0.5% 0.5-0.7% 0.7-0.9% 壓鑄有色合金 鋁合金 鋁銅系 鋁鎂系---0.5-0.7% 0.7-0.9% 0.9-1.1% 高熔點合金 鋁鋅系鎂合金----------0.5-0.7% 0.7-0.9% 0.9-1.1% 銅合金
（2）各類壓鑄合金推薦的澆鑄溫度 合金種類 鑄件平均壁厚≤3mm 鑄件平均壁厚>3mm 結構簡單 結構復雜 結構簡單 結構復雜
鋁合金 鋁硅系 610-650℃ 640-680℃ 600-620℃ 610-650℃
鋁銅系 630-660℃ 660-700℃ 600-640℃ 630-660℃
鋁鎂系 640-680℃ 660-700℃ 640-670℃ 650-690℃
鋁鋅系 590-620℃ 620-660℃ 580-620℃ 600-650℃
鋅合金 420-440℃ 430-450℃ 400-420℃ 420-440℃
鎂合金 640-680℃ 660-700℃ 640-670℃ 650-690℃
銅合金 普通黃銅 910-930℃ 940-980℃ 900-930℃ 900-950℃
硅黃銅 900-920℃ 930-970℃ 910-940℃ 910-940℃
* 注：①澆鑄溫度一般以保溫爐的金屬液的溫度來計量。 ②鋅合金的澆鑄溫度不能超過450℃，以免晶粒粗大。

設計過程

1、按照產品使用的材料類別、產品的形狀和精度等各項指標對該產品進行工藝分析，訂出工藝。
2、確定產品在模具型腔中擺放的位置，進行分型面、排溢系統和澆注系統的分析和設計。
3、對各個活動的型芯拼裝方式和固定方式進行設計。
4、抽芯距和力的設計。
5、頂出機構的設計。
6、確定壓鑄機，對模架和冷卻系統設計。
7、核對模具和壓鑄機的相關尺寸，繪制模具及各個部件的工藝圖。
8、設計完成
